正航解析鋁合金加工產(chǎn)品的環(huán)形試樣應(yīng)力腐蝕試驗方法介紹


1范圍
本標(biāo)準(zhǔn)規(guī)定了2X××(銅含量1．8％～7．0％)系、7×××(銅含量04％～2．8％)及6x××系鋁合金加工產(chǎn)品的環(huán)形試樣應(yīng)力腐蝕試驗方法。
本標(biāo)準(zhǔn)適用于2×××(銅含量1．8％～7．0％)系、7×××(銅含量04％～2．8％)及6×××系的鋁合金板、管、棒、型、鍛件等加工產(chǎn)品。
2方法原理
本方法采用對C形環(huán)試樣施加恒變應(yīng)力，全浸或間浸式浸入試驗溶液中，在規(guī)定的時間內(nèi)檢驗材料是否腐蝕破裂，來評定材料的應(yīng)力腐蝕敏感性及耐應(yīng)力腐蝕能力。
3試劑
3，7氫氧化鈉(理．13 g／mL)。
3．2鹽酸(p1．10 g／mL)。
3．3氯化鈉(p2．16 g／mL)。
3．4蒸餾水或去離子水。
4試驗溶液
氯化鈉水溶液(p35 g／L，pH：6．4～7．2)：用氯化鈉(3．3)和蒸餾水或去離子水(3．4)配制，用氫氧化鈉(3．1)或鹽酸(3．2)調(diào)整。
5試驗設(shè)備
符合國家或行業(yè)標(biāo)準(zhǔn)規(guī)定的各種環(huán)形試樣應(yīng)力腐蝕試驗裝置。
6試試樣
6．1取樣
6．1．1試樣的取樣應(yīng)符合產(chǎn)品標(biāo)準(zhǔn)的規(guī)定，產(chǎn)品標(biāo)準(zhǔn)未規(guī)定時，按本方法執(zhí)行。

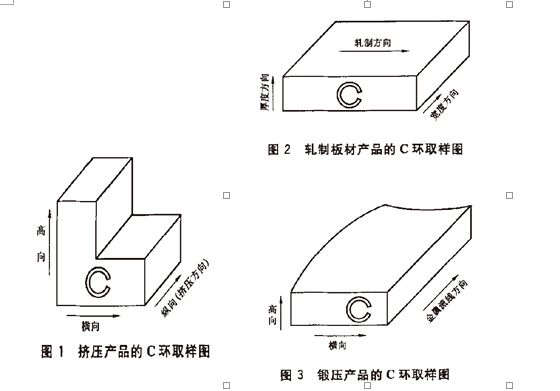

6．1．2擠壓管、棒、型材產(chǎn)品的C環(huán)取樣如圖1所示。軋制板材產(chǎn)品的C環(huán)取樣如圖2所示。鍛壓產(chǎn)品的C環(huán)取樣如圖3所示。



6．2試樣加工
6．2．1試樣的規(guī)格由試驗者根據(jù)具體情況確定，但須保證試樣的直徑為1 6 mm～32 mm，直徑與厚度的比值在lO～16范圍內(nèi)。試樣的精加工應(yīng)在熱處理后進行，以免產(chǎn)生較大的殘余應(yīng)力。試樣主表面的粗糙度不得大于0．8 pm。試樣不得有劃痕、凹坑、毛刺等缺陷。加工過程中應(yīng)避免試樣產(chǎn)生塑性變形。

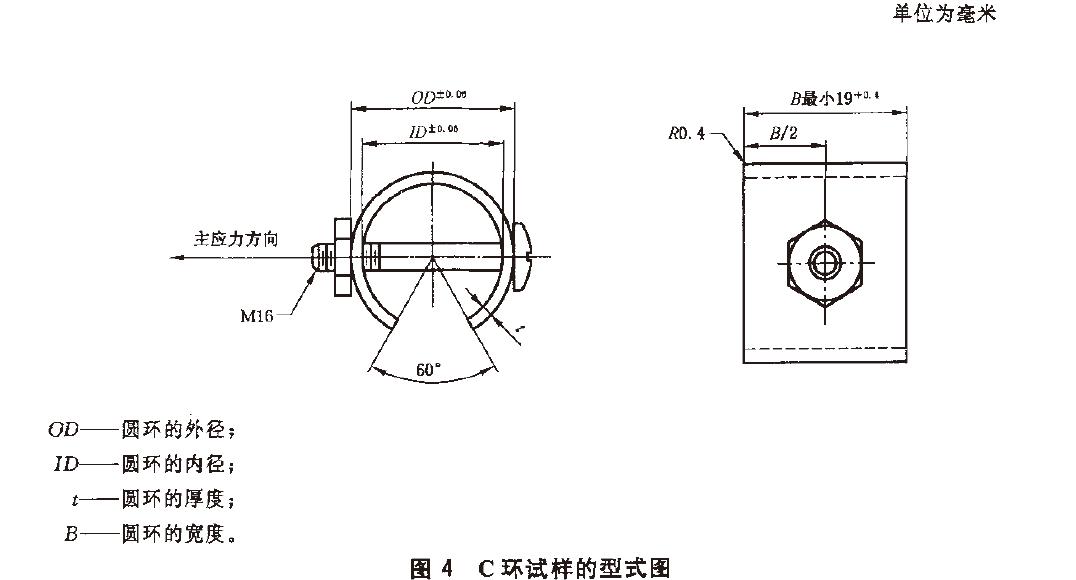

6．2．2試樣的型式如圖4所示。


6．3試樣數(shù)量

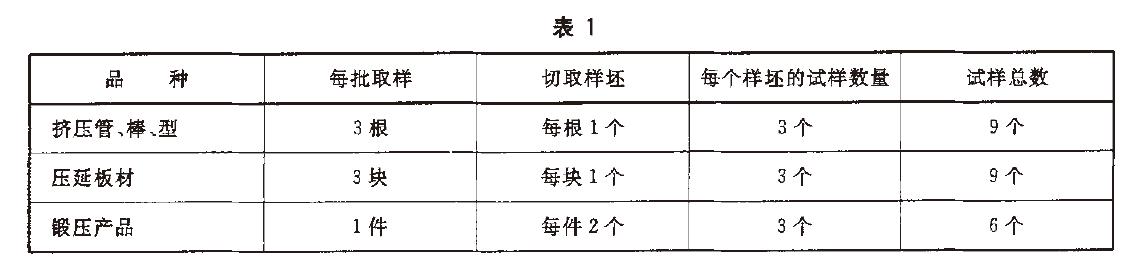

試樣的數(shù)量應(yīng)符合產(chǎn)品標(biāo)準(zhǔn)的規(guī)定，產(chǎn)品標(biāo)準(zhǔn)未規(guī)定時，按表1規(guī)定執(zhí)行。

6．4表面處理
用有機溶劑(如汽油、酒精等)去除試樣表面的油污。
